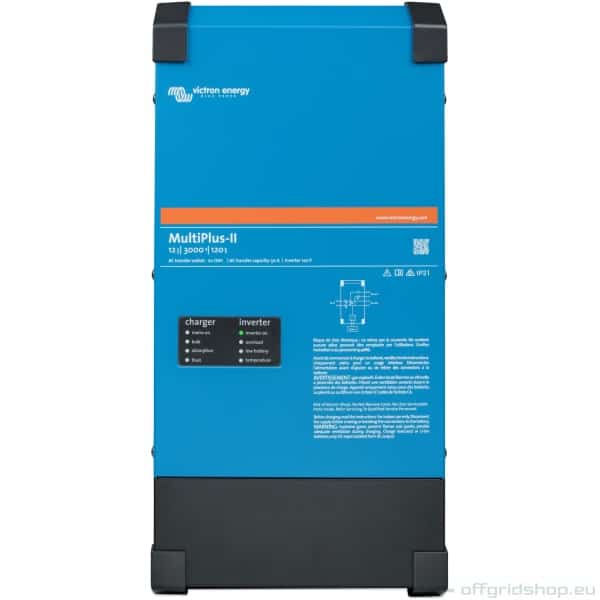

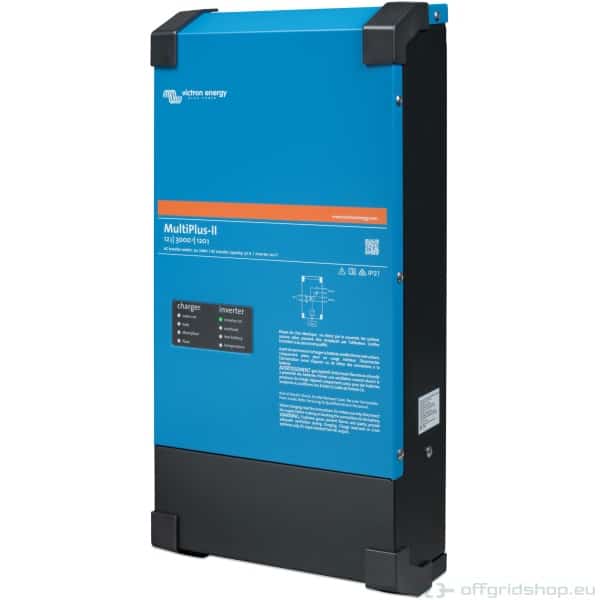

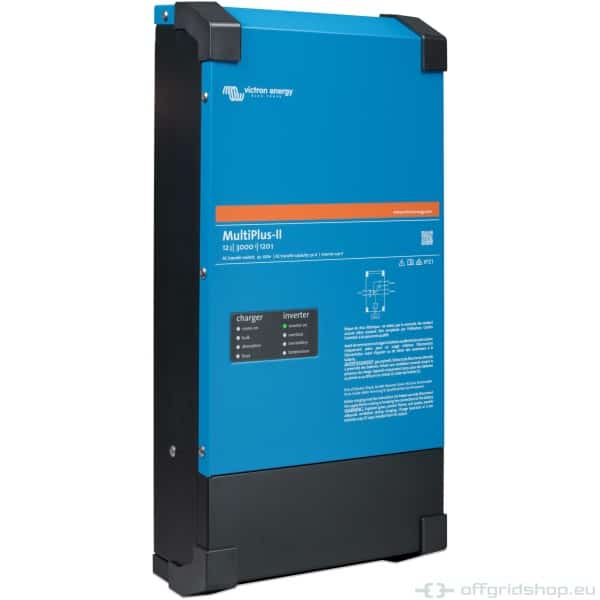

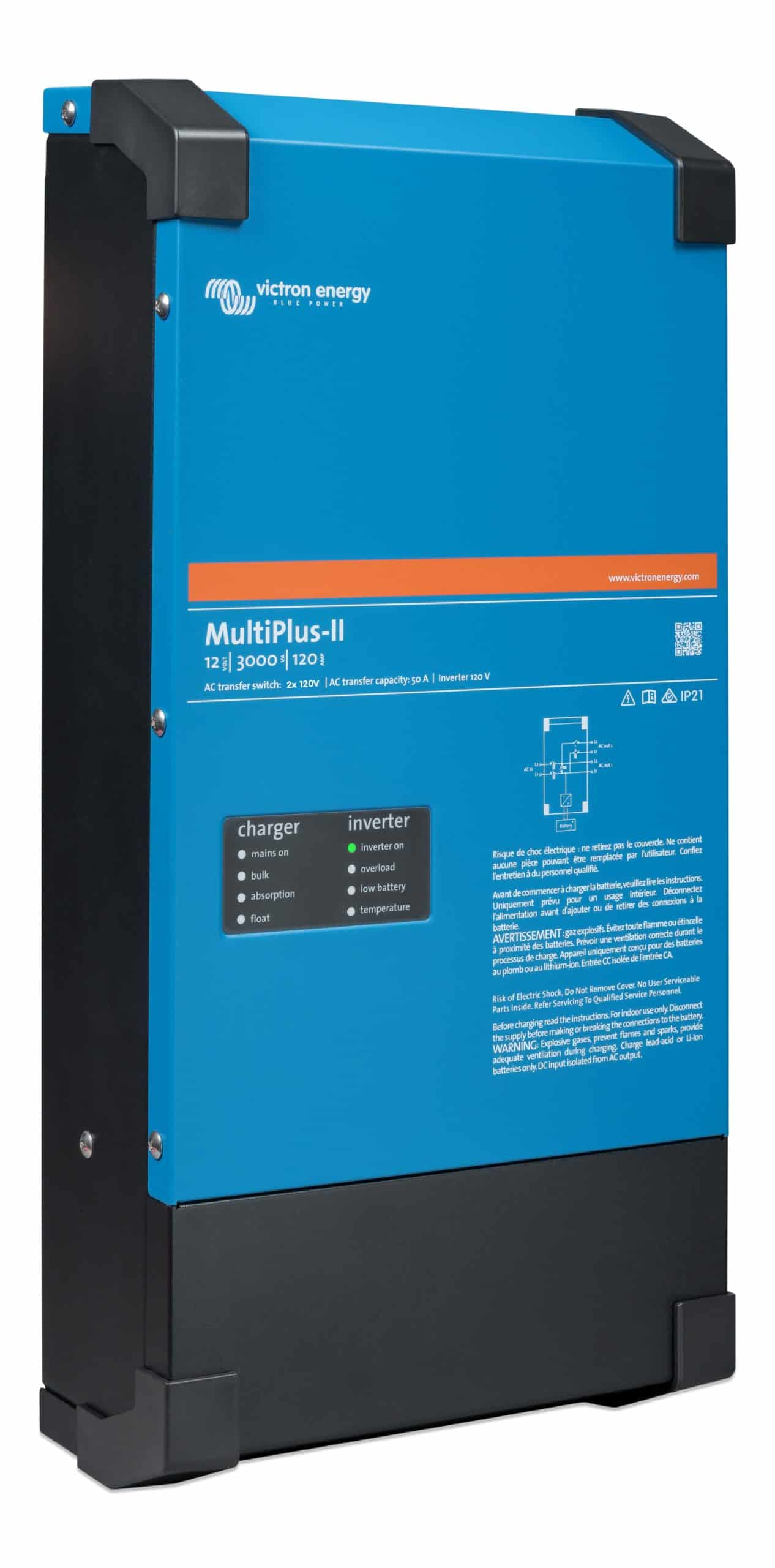

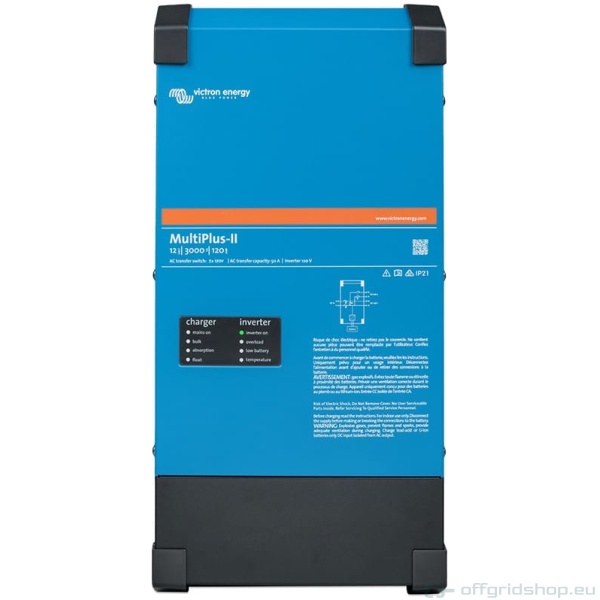

Der MultiPlus-II 2x 120 V ist die perfekte mobile Komplettlösung für standardmäßige nordamerikanische Split-Phasen-Anwendungen mit 50 A 120/240 VAC. Unabhängig davon, ob es sich um Landstrom oder einen Generator handelt, kann das MultiPlus-II 2x 120 V beide Leitungen einer 120/240-V-Versorgung aufnehmen und weiterleiten. Dabei können die gesamten 50 A zum Laden und für Wechselstromlasten genutzt werden. Beim Anschluss an eine einphasige 120-V-Versorgung nimmt der L1-Eingang des MultiPlus-II 2×120 V den Eingangsstrom zum Laden und Weiterleiten an, während die L1- und L2-Ausgänge für einphasige 120 V auf jeder Leitung kombiniert werden.
Der MultiPlus schaltet auf Wechselrichterbetrieb um, wenn keine Wechselstromquelle verfügbar ist. Der Ausgang des Wechselrichters ist ebenfalls 120 V einphasig. Im Wechselrichterbetrieb verbindet das MultiPlus-II 2x 120 V intern die beiden Leitungen L1 und L2 miteinander, um die Lasten an beiden Ausgängen mit 120 VAC zu versorgen. Aus diesem Grund werden unter allen Anschlussbedingungen beide Seiten eines Paneels mit 120 V versorgt. Allerdings ist 240 VAC nur verfügbar, wenn der MultiPlus von einer zweiphasigen 120/240 VAC-Quelle versorgt wird. Dadurch wird eine Entladung der Batterie durch schwere Lasten, wie z. B. Warmwasserbereiter oder 240-V-Klimageräte, verhindert.
Der MultiPlus-II 2x 120 V verfügt über alle üblichen Funktionen unserer vielseitigen Wechselrichter-/Ladegeräteserie, einschließlich PowerControl, PowerAssist, Eingangsstrombegrenzung, zwei Wechselstromausgänge sowie Parallel- und 3-Phasen-Konfiguration für VE.Bus-Systeme mit größerer Kapazität. Geeignet für LiFePO4-Batterien und eine Vielzahl anderer Batterietechnologien.
120/240-V-Eingang und -Ausgang oder 120-V-Eingang und -Ausgang (bei Wechselrichterbetrieb immer 120-V-Ausgang)
Der AC-Eingang kann von einer zweiphasigen 120/240-V-Quelle oder einer einphasigen 120-V-Quelle gespeist werden.
Wenn eine Wechselstromquelle zur Verfügung steht, leitet der MultiPlus den Wechselstrom an seinen Ausgang weiter. Der Ausgang spiegelt also den AC-Eingang wider.
Der Wechselrichter/Ladegerät wird an den Nullleiter und die bevorzugte Eingangsleitung (L1) angeschlossen. Der Strom, der zum Laden der Batterien benötigt wird, wird daher von L1 bezogen.
Der MultiPlus schaltet auf Wechselrichterbetrieb um, wenn keine AC-Quelle verfügbar ist. Der Wechselrichterausgang ist einphasig 120 V. Im Invertierungsmodus verbindet das MultiPlus beide Ausgangsleitungen (L1 und L2) miteinander, um die Verbraucher auf beiden Leitungen mit 120 V AC zu versorgen. Alle 240-V-Lasten werden daher nur versorgt, wenn der MultiPlus von einer zweiphasigen Wechselstromquelle gespeist wird. Dadurch wird verhindert, dass schwere Lasten wie Warmwasserbereiter oder 240-V-Klimaanlagen die Batterie entladen.
PowerControl und PowerAssist – Unterstützung der Leistung von Netz oder Generator
Ein maximaler Netz- oder Generatorstrom kann eingestellt werden. Der MultiPlus berücksichtigt dann andere Wechselstromverbraucher und nutzt den überschüssigen Strom für die Batterieladung, um eine Überlastung des Generators oder des Netzes zu verhindern (PowerControl-Funktion).
Mit PowerAssist wird das Prinzip von PowerControl weiter ausgebaut. Wird die Spitzenleistung oft nur für einen begrenzten Zeitraum benötigt, gleicht das MultiPlus-II unzureichende Generator-, Land- oder Netzleistung mit Strom aus der Batterie aus. Wenn die Last sinkt, wird der überschüssige Strom zum Aufladen der Batterie verwendet (nur am L1-Eingang verfügbar).

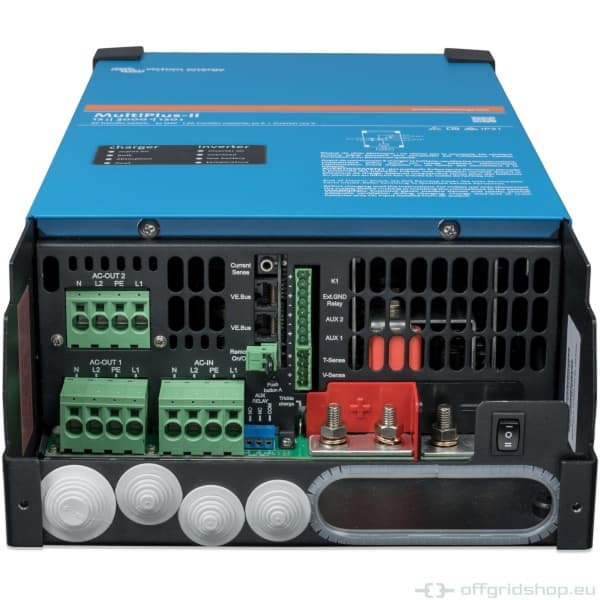

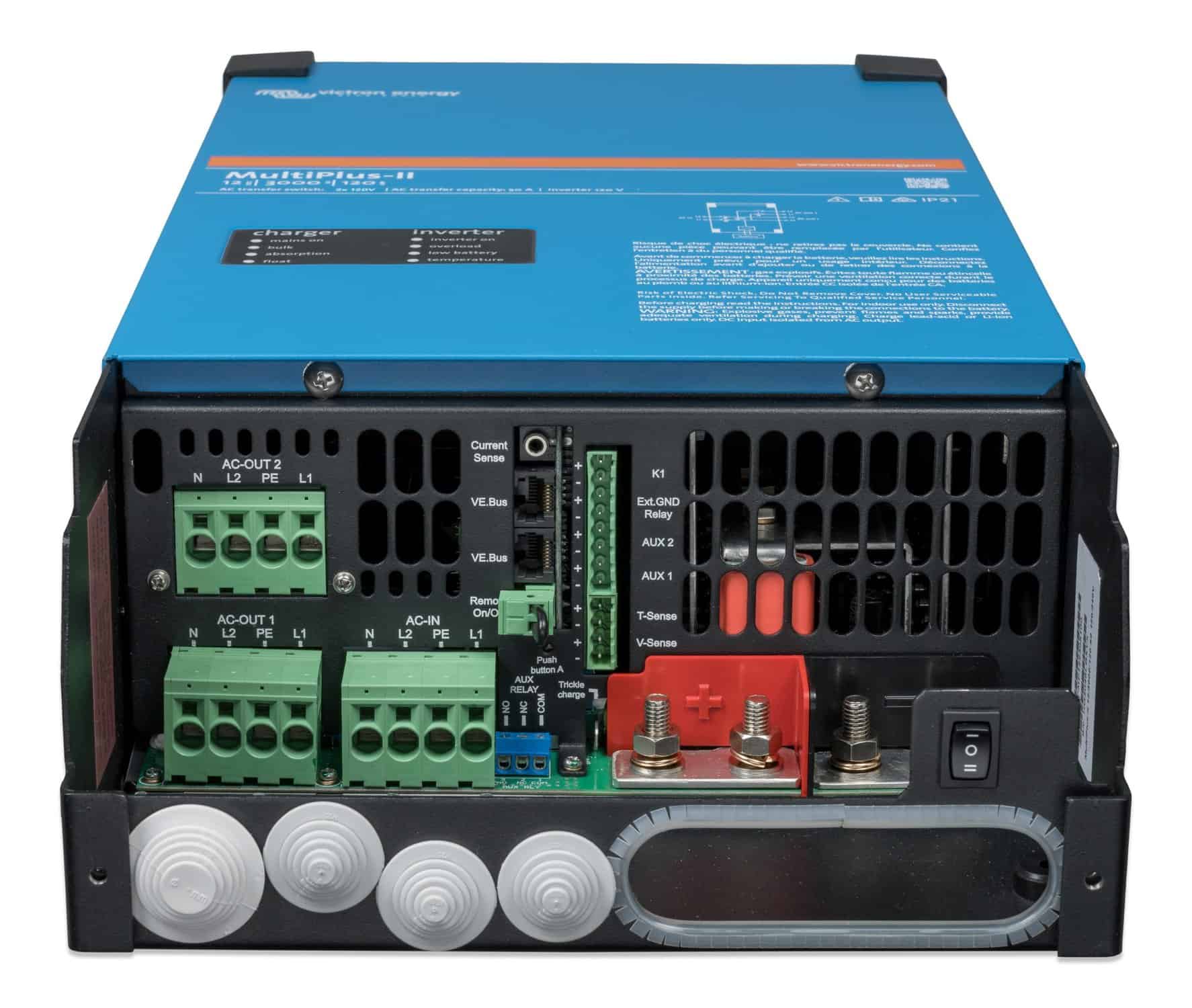

Zwei AC-Ausgänge
Der Hauptausgang verfügt über keine Unterbrechungsfunktion. Der MultiPlus übernimmt die Versorgung der angeschlossenen 120-V-Lasten im Falle eines Netzausfalls oder wenn die Land-/Generatorversorgung unterbrochen wird. Die Umschaltzeit des L1-Ausgangs beträgt weniger als 18 Millisekunden, so dass Computer und andere elektronische Geräte ohne Unterbrechung weiterarbeiten können.
Die Übertragungszeit des L2-Ausgangs ist länger: etwa 40 Millisekunden.
Der zweite (Hilfs-)Ausgang ist nur dann aktiv, wenn am Eingang des MultiPlus Wechselstrom anliegt. An diesen Ausgang können Lasten angeschlossen werden, die die Batterie nicht entladen dürfen.
Praktisch unbegrenzte Leistung dank Parallel- und Dreiphasenbetrieb
Bis zu 6 Multis können parallel geschaltet werden, um eine höhere Ausgangsleistung zu erzielen.
Zusätzlich zur Parallelschaltung können drei Geräte desselben Modells für einen dreiphasigen Ausgang konfiguriert werden. Bei mehrphasigen Konfigurationen ist L2 bei allen Geräten deaktiviert.
Konfiguration, Überwachung und Kontrolle des Systems vor Ort
Die Einstellungen können mit der Software VEConfigure in wenigen Minuten geändert werden (Computer oder Laptop und MK3-USB-Schnittstelle erforderlich).
Es sind mehrere Überwachungs- und Steuerungsoptionen verfügbar: Cerbo GX, Color Control GX, Venus GX, , CANvu GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Battery Monitor, Digital Multi Control Panel.
Fernkonfiguration und -überwachung
Installieren Sie einen Cerbo GX oder ein anderes GX-Produkt, um sich mit dem Internet zu verbinden.
Betriebsdaten können kostenlos auf der VRM-Website (Victron Remote Management) gespeichert und angezeigt werden. Wenn Sie mit dem Internet verbunden sind, können Sie aus der Ferne auf die Systeme zugreifen und Einstellungen ändern.
