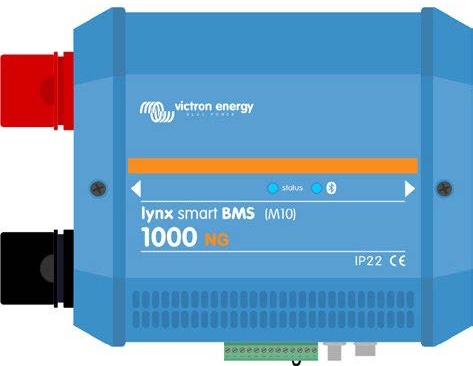

Lynx Smart BMS NG (M10)

Das Lynx Smart BMS 1000A ist ein Batterie-Management-System für die Lithium-Batterien NG von Victron. Bis zu 5 BMS können in einem System redundant parallel geschaltet werden, pro BMS können 50 Batterien überwacht werden. Es sind mehrere BMS für die Victron Lithium NG – Batterien erhältlich, wobei das Lynx Smart die funktionsreichste und umfassendste Option ist.

Die wichtigsten Funktionen sind:

• Eingebauter Schütz (500A bzw. 1000A), der als zusätzliche Sicherheits-Abschalteinrichtung dient und als ferngesteuerter Systemhauptschalter genutzt werden kann
• Batteriemonitor, um den Ladezustand in Prozent und weitere Batterie-Daten zu überwachen
• Voralarmsignal: liefert eine Warnung, bevor sich das System abschaltet, beispielsweise aufgrund einer niedrigen Zellspannung
• Bluetooth dient in Verbindung mit der VictronConnect App zur Einrichtung und Überwachung
• Lokale Überwachung und Fernüberwachung über Ve.CAN mit einem Victron GX-Gerät, zum Beispiel dem Cerbo GX

Das Lynx Smart BMS 500A ist Teil des modularen M10 Lynx Distribution-Systems. ACHTUNG: Lynx-Komponenten mit M8-Verschraubung sind nicht kompatibel!

Batterie-Management-System

Das Lynx Smart BMS ist ein dediziertes Batterie-Management-System für Lithium-Smart- Batterien von Victron. Es enthält eine Plus- und eine Minus-Sammelschiene, ein BMS, ein Schütz und einen Batteriemonitor. Sie bilden einen Teil des Lynx-Verteilersystems.
Das Lynx Smart BMS ist mit einer Status-LED und einer Bluetooth-LED ausgestattet. Es kann über Bluetooth mit der VictronConnect App kommunizieren und kann über VE.Can mit einem GX-Gerät kommunizieren.

VictronConnect App

Mit der VictronConnect-App kann das Lynx Smart BMS und bis zu 4 angeschlossene Lynx Distributoren überwacht und eingerichtet werden. Weitere Informationen finden Sie auf der Download-Seite für die VictronConnect-App und im VictronConnect-Handbuch.

GX-Gerät

Mit einem GX-Gerät können das Lynx Smart BMS und bis zu 4 angeschlossene Lynx Distributoren überwacht werden. Weitere Informationen zum GX-Gerät finden Sie auf der Produktseite des GX-Geräts.
Das GX-Gerät kann mit dem VRM-Portal verbunden werden und ermöglicht so eine Fernüberwachung.

Weitere Informationen zum VRM-Portal finden Sie auf der VRM-Website.

Das Lynx-Verteilersystem

Das Lynx-Verteilersystem ist als Variante mit M8- und M10-Bolzen erhältlich (ACHTUNG: Nicht untereinander kompatibel!) besteht aus den folgenden Komponenten:

• Lynx Power In – Eine Plus- und Minus-Sammelschiene mit 4 Anschlüssen für Batterien oderGleichstromgeräte.
• Lynx Power In Class-T – Eine Plus- und Minus-Sammelschiene mit 2 abgesicherten Anschlüssen (Class-T-Sicherungen) für Batterien mit hohem Kurzschlussstrom.
• Lynx Distributor – Eine Plus- und Minus-Sammelschiene mit 4 abgesicherten Anschlüssen (MEGA-Sicherungen) für Batterien mit geringem Kurzschlussstrom oder Gleichstromgeräte zusammen mit einer Sicherungsüberwachung.
• Lynx Smart BMS NG – Zur Verwendung zusammen mit Victron Energy Lithium-Batterien NG. Es besteht aus einer Plus-Sammelschiene mit einem Schütz, das von einem Batteriemanagementsystem (BMS) angesteuert wird, und einer Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal.

Systemdesign

Victron Energy Lithium-Batteriesysteme erfordern stets ein externes BMS. Im Vergleich zu All-In-One-Systemen ein signifikanter Vorteil bzgl. Sicherheit und Wartbarkeit, allerdings sind dadurch beim Systemdesign ein paar Punkte zu beachten.

BMS

Die Lithium-NG-Batterien haben einen integrierten Zellenausgleich und eine Zellenüberwachung. Die BMS-Kommunikationskabel können in Reihe geschaltet werden und müssen an ein Victron Energy NG Batteriemanagementsystem (BMS) angeschlossen werden.

Lade- und Entladesteuerung

Die Lynx Smart BMS NG bieten einen integrierten elektrischen Schalter, allerdings ist dieser nach Möglichkeit als zweite Sicherheitsstufe zu sehen. Das BMS sollte für eine optimale Funktion die Möglichkeit haben, die Verbraucher und die Ladegeräte separat steuern zu können, sodass bei einer drohenden Überladung beispielsweise selektiv nur die Ladung reduziert wird ohne das gesamte System abzuschalten.

DVCC
Eine Möglichkeit dazu ist DVCC (Digital Voltage and Current Control): Über ein GX-Gerät wie den Cerbo GX können sämtliche über Datenleitungen mit dem System verbundenen Geräte (z.B. MultiPlus, Quattro, SmartSolar oder Orion XS) direkt vom Lithium-System gesteuert werden.

ATD / ATC Kontakte
Allow-To-Discharge und Allow-To-Charge Signale ermöglichen es dem BMS, zusätzliche Ladequellen bzw. Verbraucher zu steuern, sodass problemlos auch Equipment von Fremd-Herstellern gesteuert werden kann. Hierzu bieten sich die intelligenten Victron Cyrix – Relais bzw. die BatteryProtect an.

Monitoring

Für optimale Integration der Batterien ins System empfehlen wir die Kombination mit einem GX-Gerät, der via VE.CAN mit dem BMS verbunden wird. So sind sämtliche Batteriedaten lokal und aus der Ferne stets verfügbar.

Sicherungen

Lithium-Batterien können extrem hohe Kurzschlussströme von über 15kA liefern, weshalb bei der Auswahl der Batterie-Hauptsicherungen darauf zu achten ist, dass die gewählte Sicherung den möglichen Strom auch sicher trennen kann. Wir empfehlen, die Verkabelung jeder einzelnen Batterie mit einer Class-T oder NH-Sicherung zu schützen.
