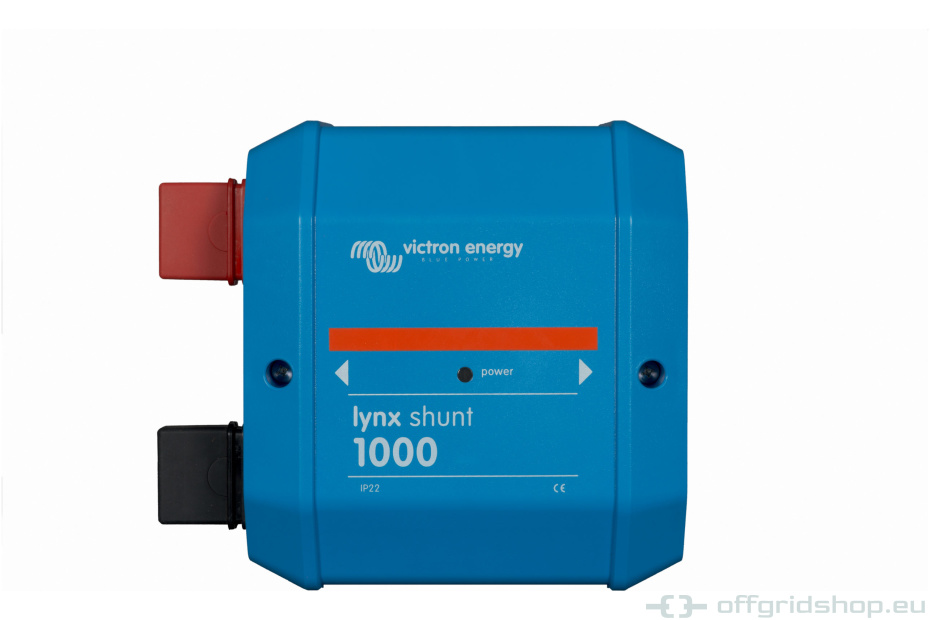

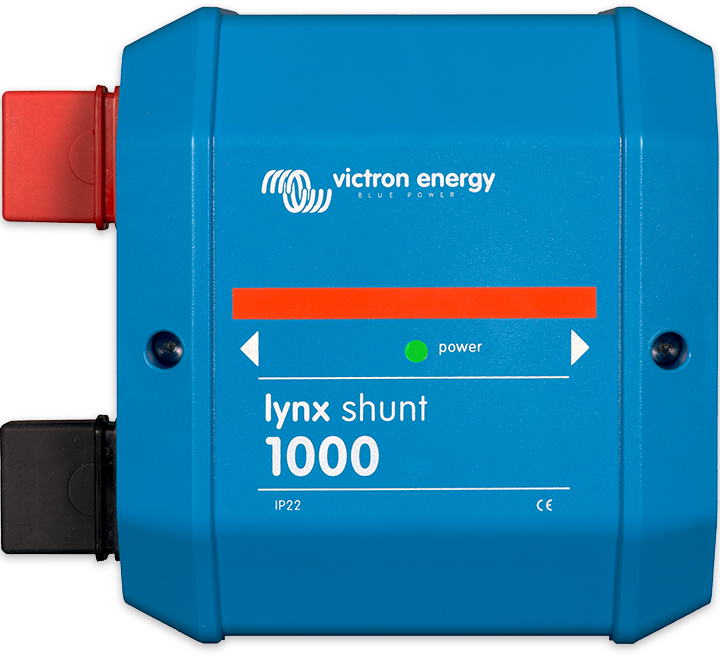

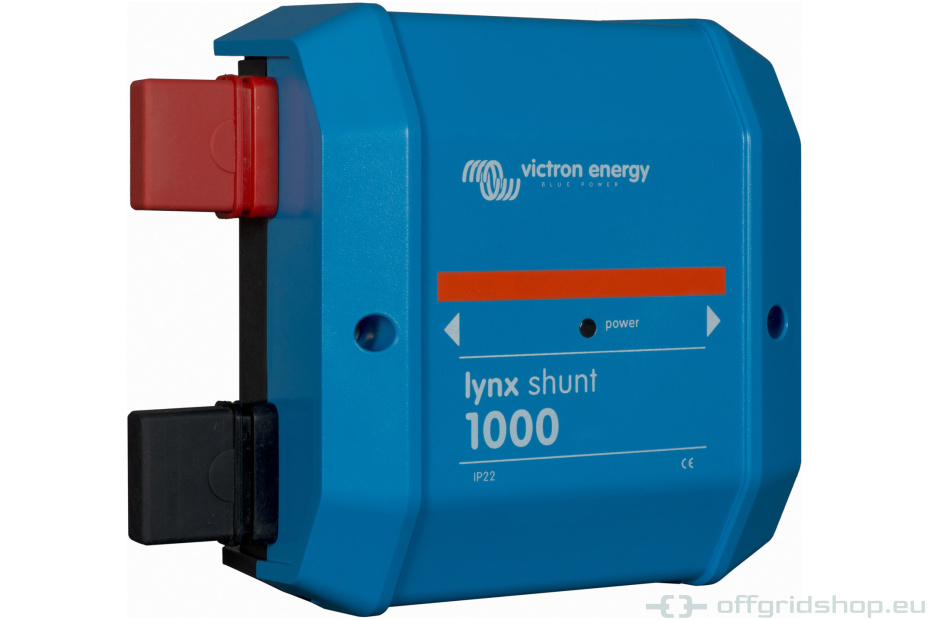

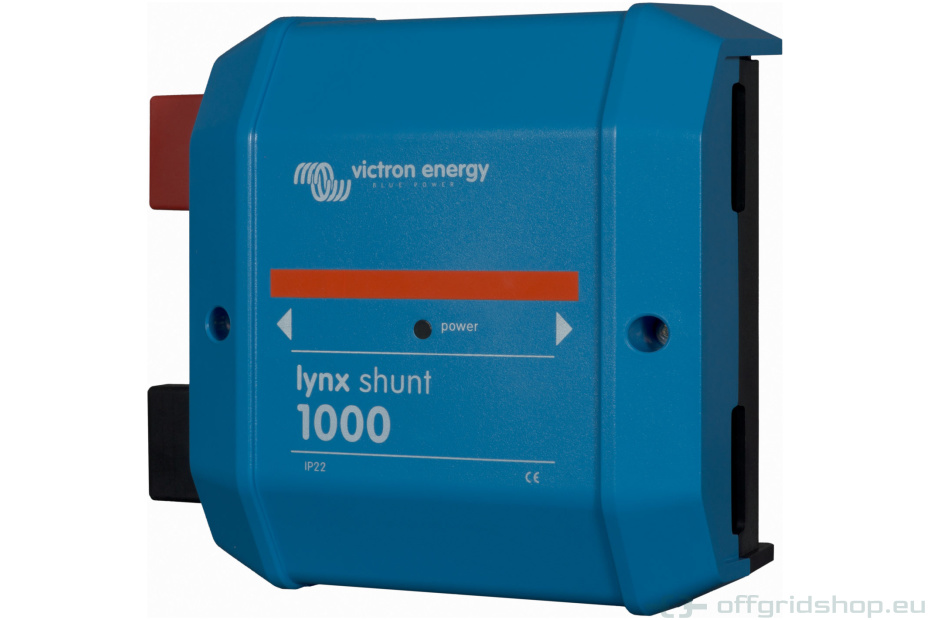

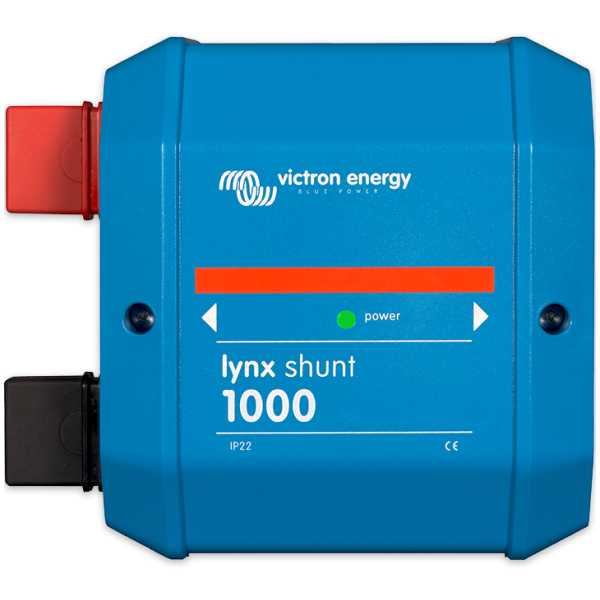

Lynx Shunt VE.Can

Sammelschiene mit integrierter Batterieüberwachung

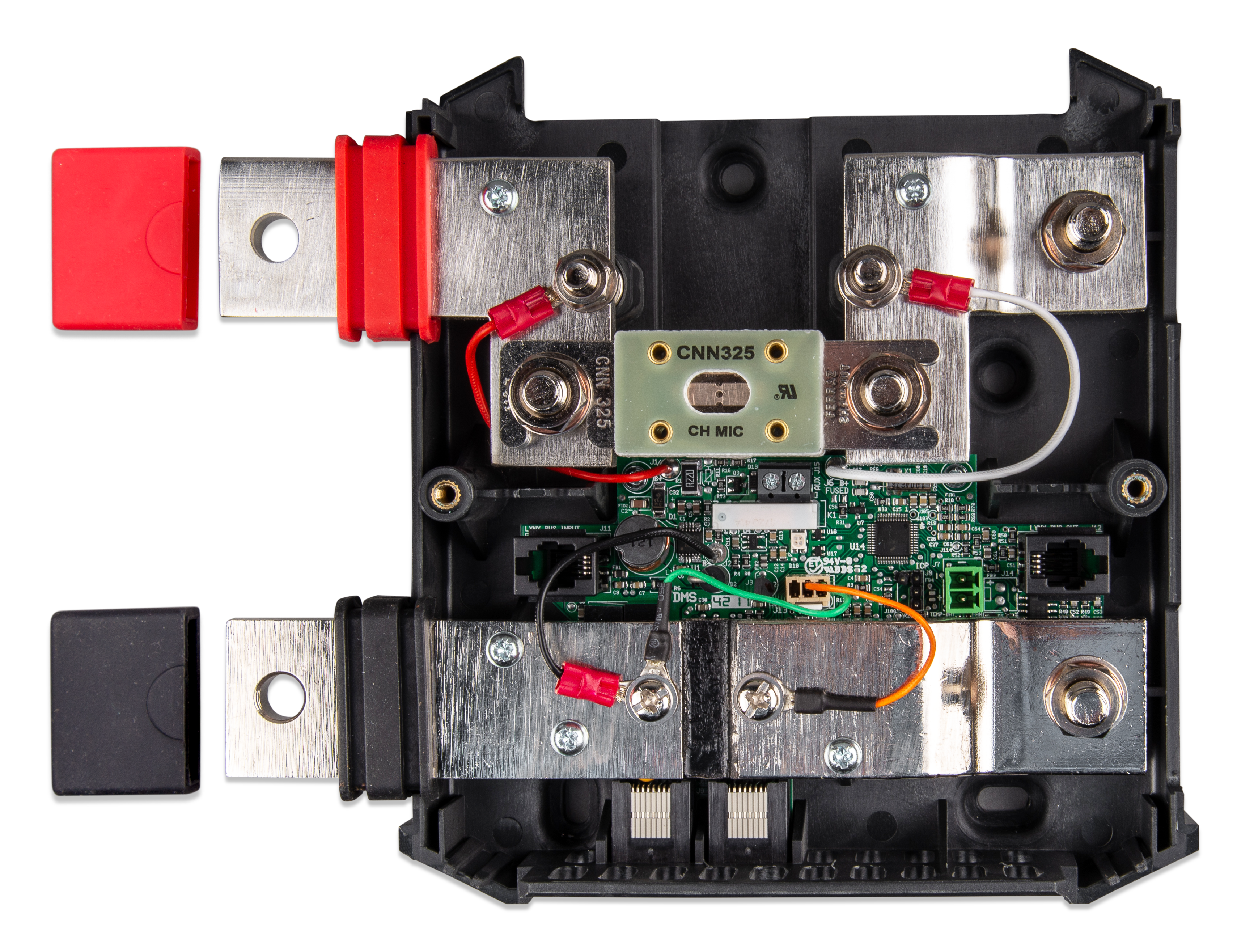

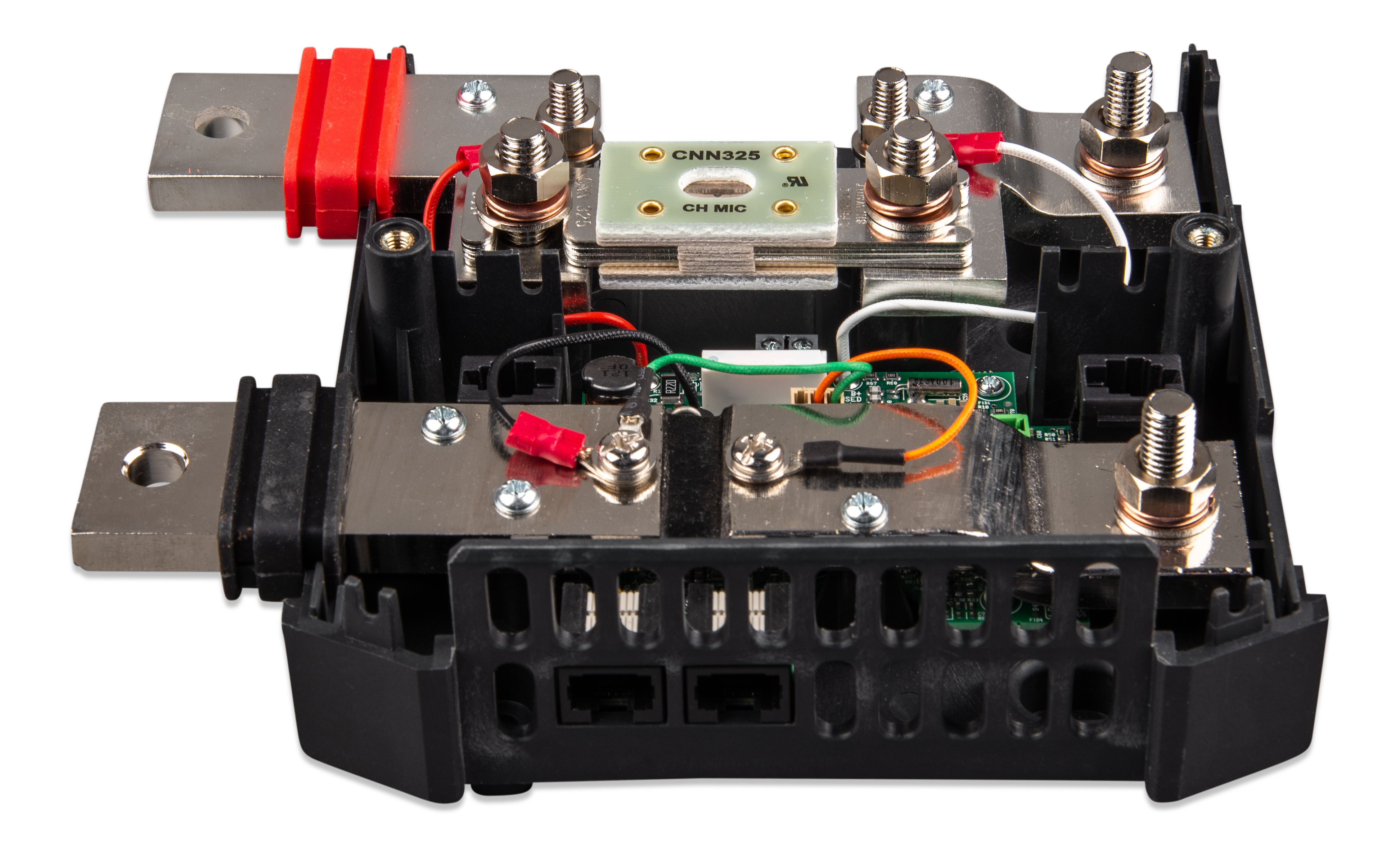

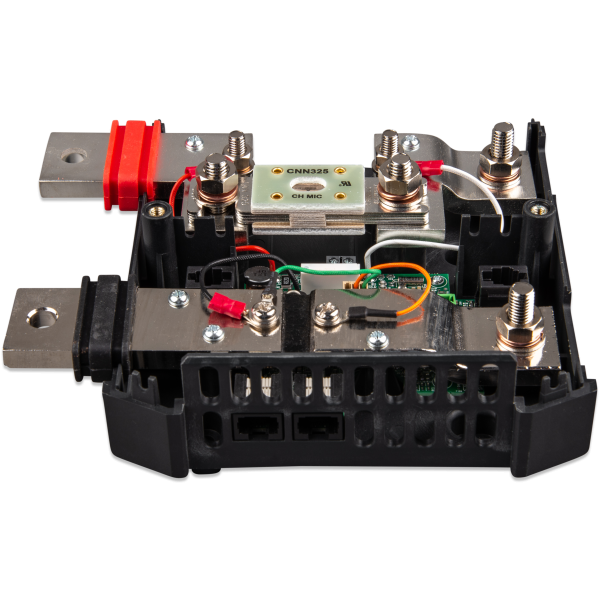

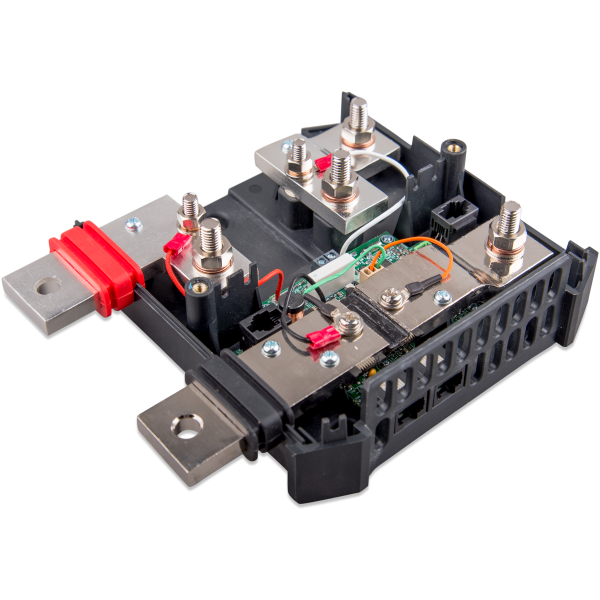

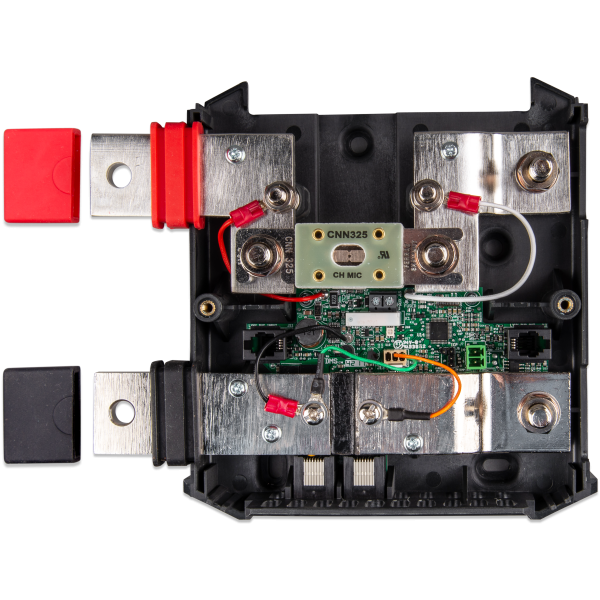

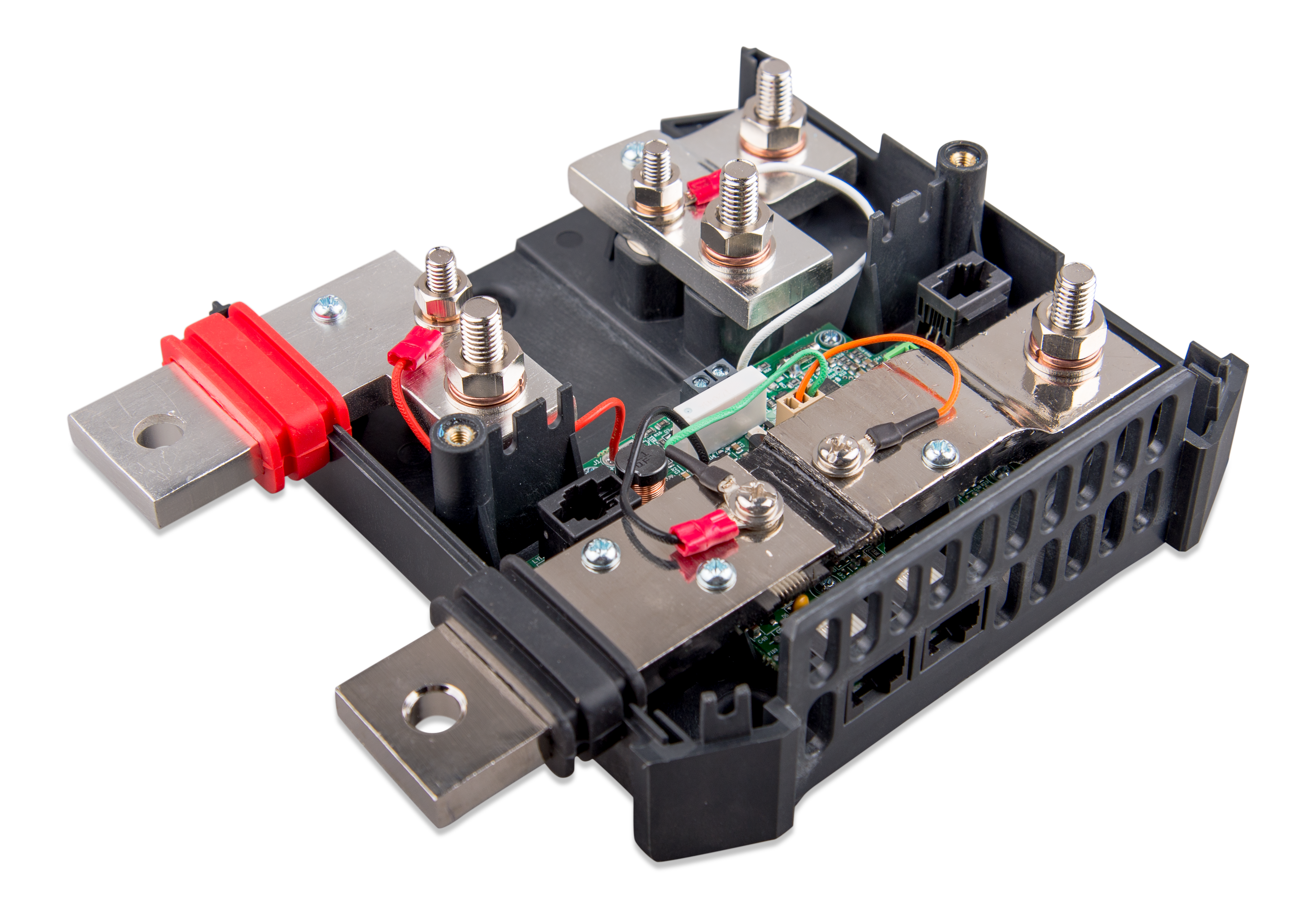

Der Lynx Shunt VE.Can enthält eine Plus- und Minus-Sammelschiene, einen Batteriemonitor und einen Sicherungshalter für die Hauptsicherung des Systems. Sie bilden einen Teil des Lynx-Verteilersystems.
Der Lynx Distributor ist mit einer Betriebs-LED ausgestattet.
Der Lynx Shunt VE.Can kann über VE.Can mit einem GX-Gerät kommunizieren.

Der Lynx Shunt VE.Can wird mit zwei RJ45-VE.Can-Abschlusswiderständen geliefert, diese werden beim Anschluss an ein GX-Gerät verwendet.

Die Lynx Shunt VE.Can ist für die Aufnahme einer CNN-Sicherung ausgelegt. Die Sicherung ist separat zu erwerben. Für weitere Informationen siehe Sicherungen im Handbuch des Lynx Shunt VE.Can.

Das Lynx-Verteilersystem

Das Lynx-Verteilersystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Lithium-Batteriemanagementfunktionen beinhaltet. Für weitere Informationen siehe die Produktseite der Gleichstromverteilungssysteme.

Das Lynx-Verteilersystem besteht aus den folgenden Komponenten:

• Lynx Power In – Eine Plus- und Minus-Sammelschiene mit 4 Anschlüssen fürBatterien oder Gleichstromgeräte.
• Lynx Distributor – Eine Plus- und Minus-Sammelschiene mit 4 abgesichertenAnschlüssen für Batterien oder Gleichstromgeräte zusammen mit einerSicherungsüberwachung.
• Lynx Shunt VE.Can – Eine Plus-Sammelschiene mit einem freien Platz für eineHauptsicherung des Systems und eine Minus-Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über VE.Can-Kommunikation zur Überwachung und Einrichtung mit einem GX-Gerät.
• Lynx Smart BMS – Zur Verwendung zusammen mit Victron Energy Smart Lithium- Batterien. Es besteht aus einer Plus-Sammelschiene mit einem Schütz, das von einem Batteriemanagementsystem (BMS) angesteuert wird, und einer Minus- Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und VE.Can-Kommunikation zur Überwachung mit einem GX- Gerät und dem VRM-Portal.

Systembeispiel – Lynx Shunt VE.Can, Lynx Power In, Lynx Distributor und Blei-Säure-Batterien

Dieses System besteht aus den folgenden Komponenten:

• Lynx Power In mit 4 parallel geschalteten 12 V-Blei-Säure-Batterien.
• Identische Kabellängen für jede Batterie.
• Lynx Shunt VE.Can mit Hauptsicherung und Batteriemonitor.
• Lynx Distributor mit gesicherten Anschlüssen für Wechselrichter/Ladegerät(e), Lasten und Ladegeräte. Beachten Sie, dass zusätzliche Module hinzugefügt werden können, wenn mehr Anschlüsse benötigt werden.
• Cerbo GX (oder ein anderes GX-Gerät), um die Daten des Batteriemonitors auszulesen.
