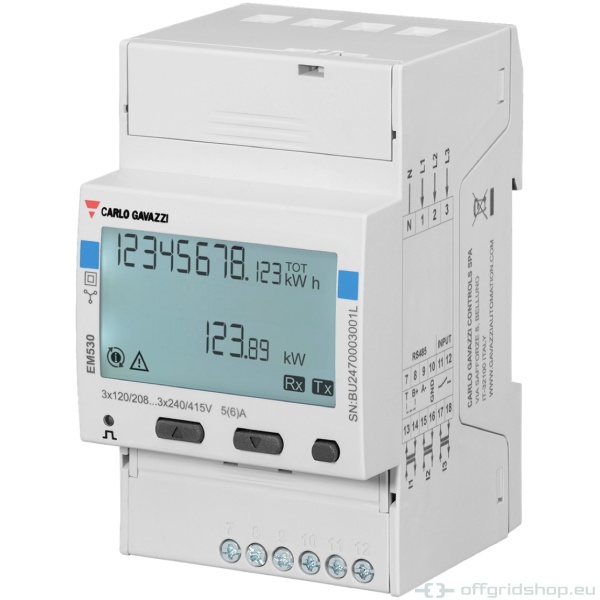

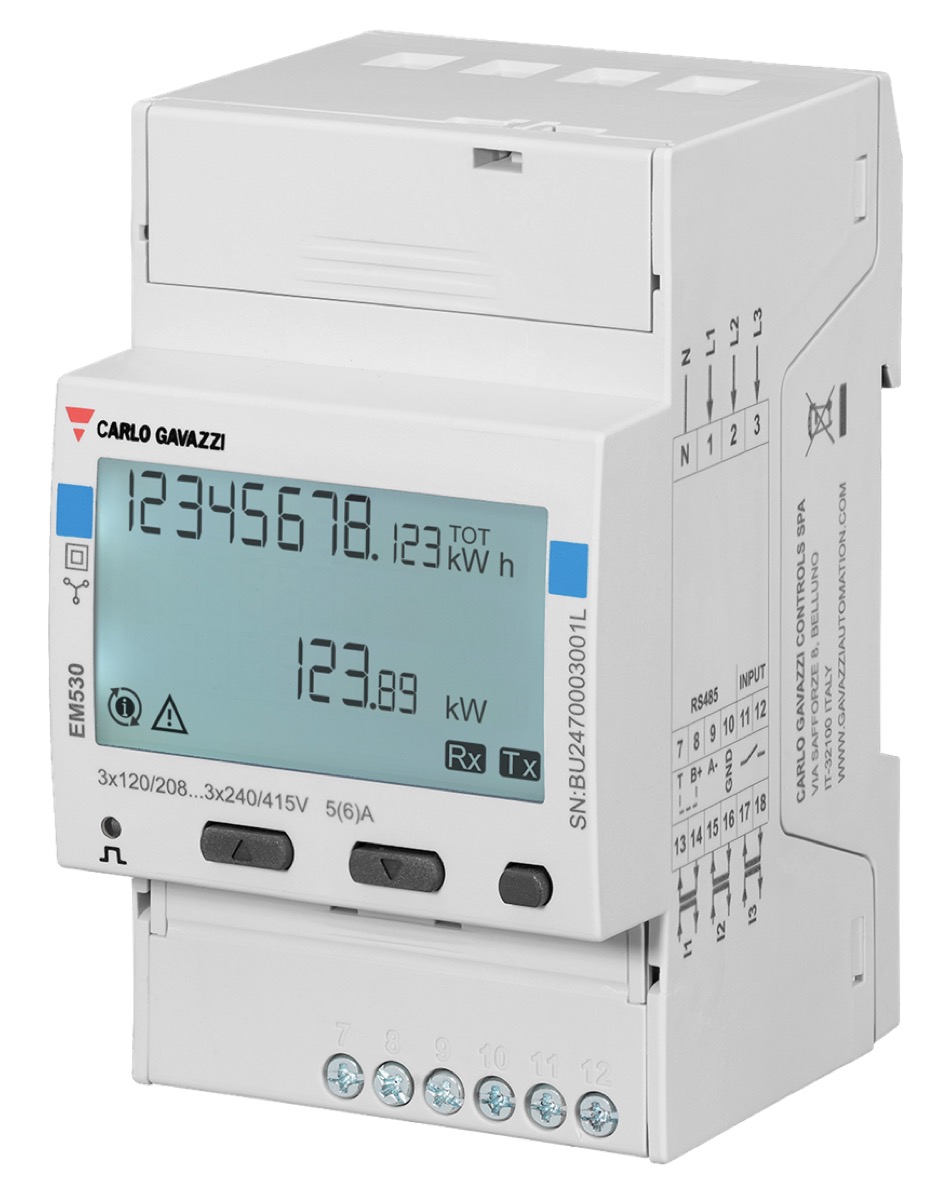

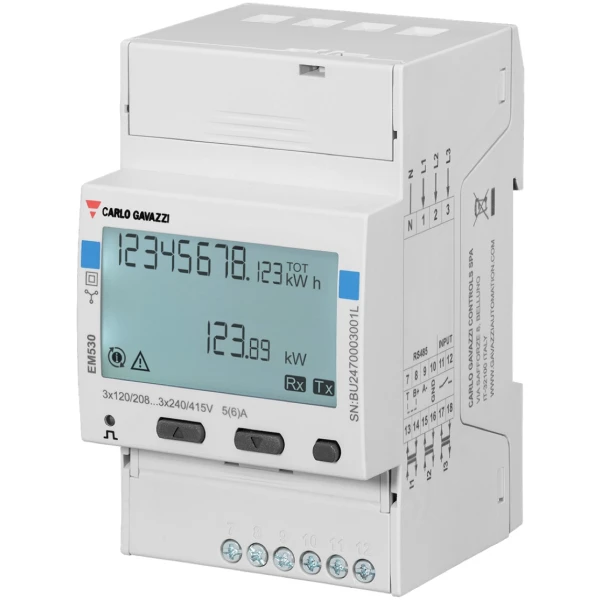

Der EM530 ist ein mit Victron Energy – Systemen kompatibles Energy Meter, das über 5 A Stromwandler angeschlossen wird, für Zwei- und Dreiphasensysteme bis zu 415 V L-L. Zusätzlich zu einem digitalen Eingang kann die Einheit je nach Modell mit einem statischen Ausgang (Impuls oder Alarm), einem Modbus- RTU- Kommunikationsport oder einem M- Bus- Kommunikationsport ausgestattet werden.

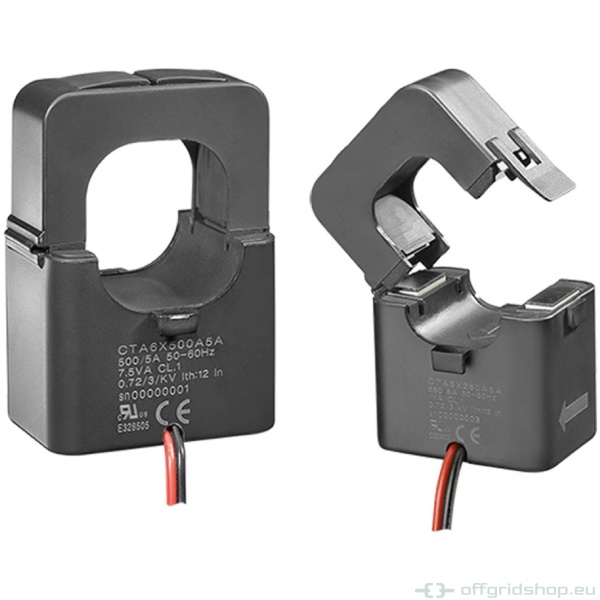

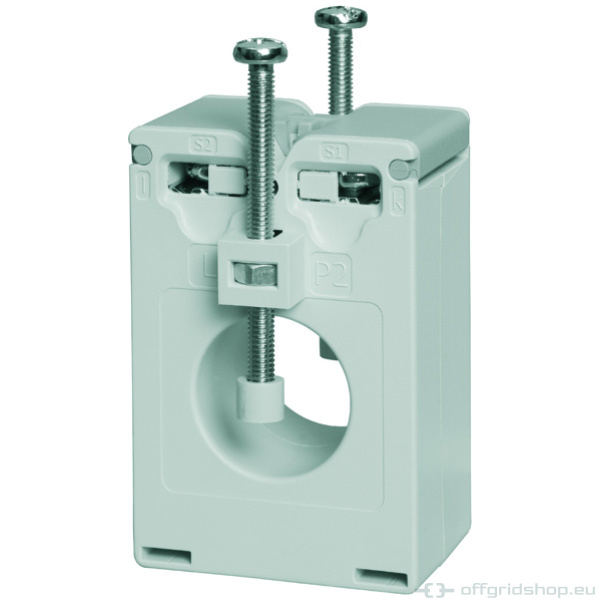

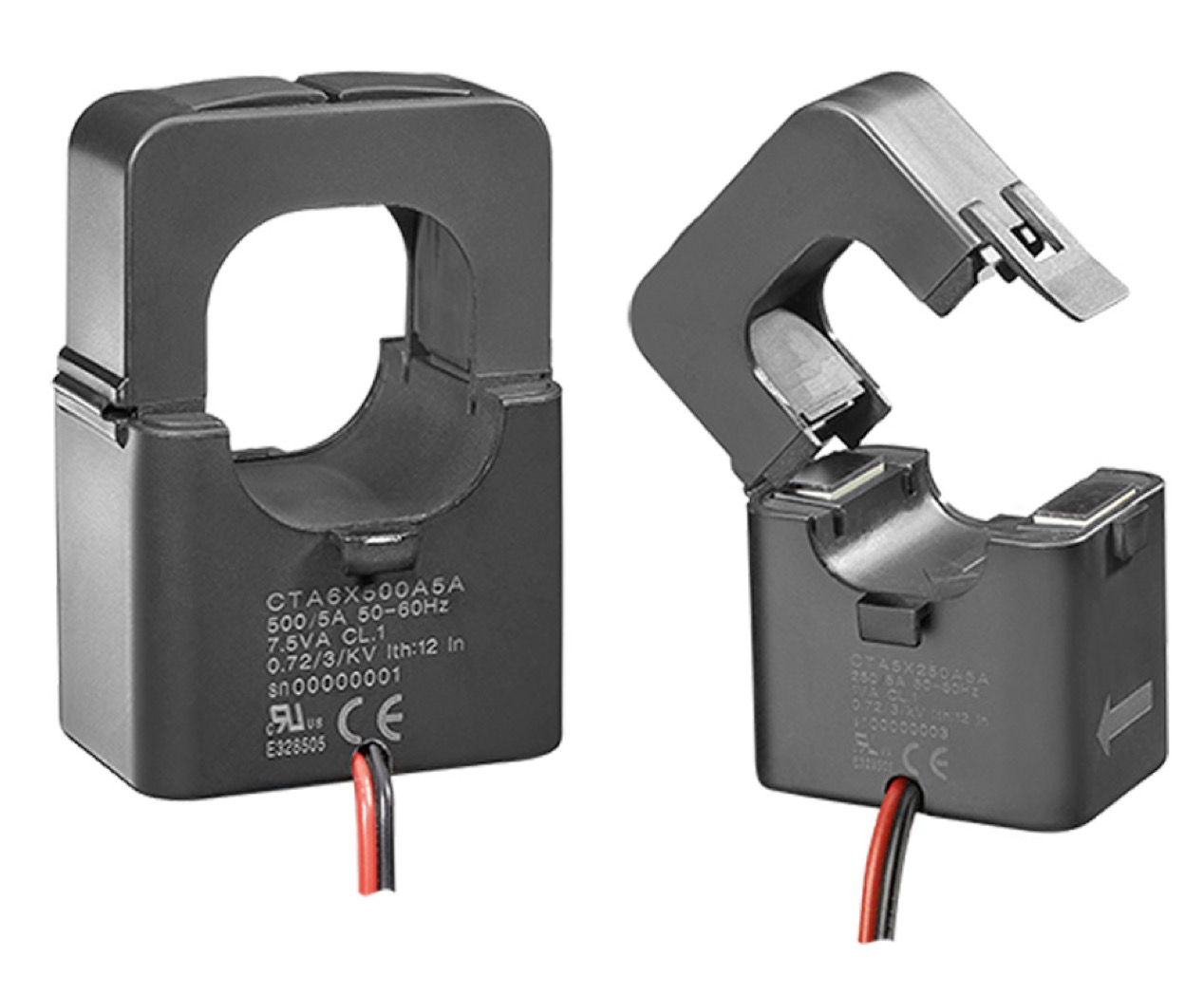

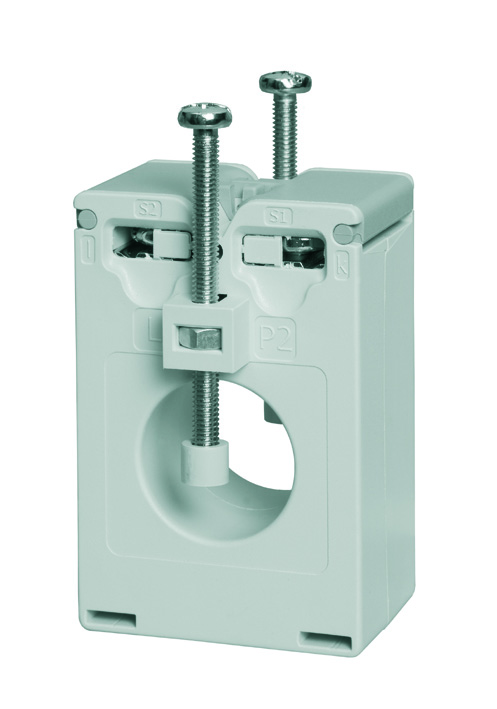

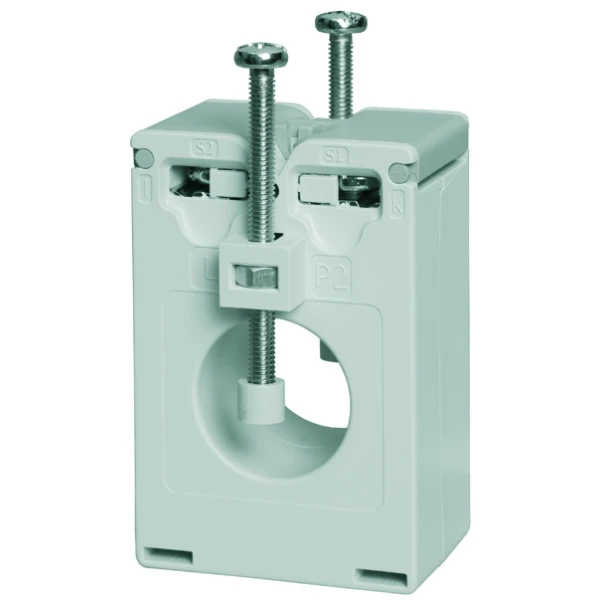

ACHTUNG: Für den Betrieb werden externe Messwandler benötigt (5A), zudem RS485 auf USB Interfaces für den Anschluss an das Victron Energy GX-Gerät

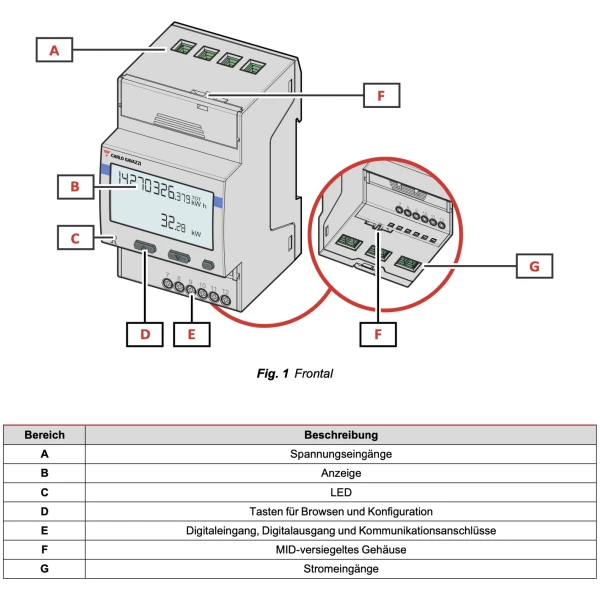

Verbesserte Ablesbarkeit
Die Hintergrundbeleuchtung des Displays stellt perfekte Sichtbarkeit selbst in schwachen Lichtverhältnissen sicher. Die unterschiedliche Größe der Ziffern vor und nach dem Dezimalpunkt erleichtert das Ablesen der angezeigten Werte, während der wesentliche Stil der Maßeinheiten Ihnen ein leichtes Verständnis der verfügbaren Messgrößen ermöglicht.
Einfaches Browsen
Das Einrichten und Browsen der Seiten sind sehr intuitiv dank der Benutzerschnittstelle mit 3 mechanischen Drucktasten. Die Slideshow- Funktion zeigt automatisch die gewünschten Messungen in Folge an, ohne dass das Tastenfeld benutzt werden müsste; der Seitenfilter erlaubt Ihnen, unnötige Information zu auszublenden.
Schnelle Konfiguration
Der Konfigurationsassistent, der beim allerersten Systemstart läuft, erlaubt Ihnen, die Einheit ohne Fehler in einigen Sekunden in Dienst zu stellen. Die UCS-Konfigurationssoftware steht kostenlos zum Herunterladen zur Verfügung.
Genaue Messung
Der EM530 ist mit dem internationalen Genauigkeitsstandard IEC/EN 62053-21 und den in IEC/EN 61557- 12 niedergelegten Leistungsanforderungen (Leistung und Wirkenergie) konform.
Abrechnungsmessung
Die gleitenden Anschlussabdeckungen (Patent angemeldet in EU, US, CA, AU) können versiegelt werden, um jegliche Manipulation der Anschlüsse zu verhindern, was dank der MID-Zertifikation der Einheit erlaubt, Messungen für Abrechnungszwecke durchzuführen, und für einen verstärkten Schutz an den Stromanschlüssen sorgt.
Flexible Installation
Er kann in Niederspannungssystemen mit zwei Phasen, drei Phasen mit Neutral, drei Phasen ohne Neutral und Wild- Leg-Dreiphasen-Konfiguration installiert werden.
Funktionen
- Messung der Wirk-, Blind- und Scheinenergie
- Messung der hauptsächlichen elektrischen Messgrößen
- Messung der Lastbetriebsstunden und der Analysatorbetriebsstunden
- Messung der gesamten harmonischen Verzerrung (THD) von Strom und Spannungen
- Datenübertragung an andere Systeme über Modbus RTU (RS485) oder M-Bus
- Verwalten eines Digitalausgangs für Impulse oder Alarmübertragung
- Darstellen der gemessenen Größen auf dem Display
- System- und Phasenvariablen (VL-L, VL-N, A, W/var, VA, PF, Hz)
- Anzeigen der verbrauchten Wirkenergie mit einer Auflösung von 0,001kWh
- Der Frequenzwert ist mit einer Auflösung von 0,001Hz über Modbus verfügbar
- Mittelwertberechnung (dmd) für Strom und Leistung (kW/kVA)
- Optimierte Benutzerschnittstelle mit 3 mechanischen Tasten
- Modbus RTU RS485 (Datenwiederholung alle 100ms)
- Kontinuierliche Stichproben jeder Spannung und jedes Stroms
- LCD-Display mit Hinterleuchtung
- MID-zertifizierte Version
- MID-zertifizierte Zählerauflösung 0,001kWh
- cULus-Zulassung (UL61010)
- Konform mit den in IEC/EN61557-12 niedergelegten Leistungsanforderungen (Leistung und Wirkenergie)
